Tubicam® XL 360 HAD - Caméra d'inspection rotative

La Tubicam® XL 360 est une caméra d’inspection de canalisations rotative, dont la tête de caméra est dirigeable depuis la console. Elle permet d'inspecter des canalisations avec un diamètre minimum de 60 mm et un diamètre maximum de 800 mm en linéaire.

Plus de détails

8 160,00 € HT

9 792,00 € TTC

Disponible

logo chronopost Il vous reste
Pour une livraison en France métropolitaine

Crédit Agricole - 3D Secure
camera-d-inspection-petit-diametre-tubicicon_diameter.svg
Diamètre
A partir de Ø60 mm en linéaire à Ø800 mm
icon_bend.svg
Coudes 90°
A partir de Ø120 mm
icon_ip.svg
IP68
Résistant jusqu a 10 Bars (90 mètres)
icon_save.svg
Enregistreur
Audio, Vidéo, Photo - Cle USB et Micro SD


La Tubicam XL 360 HAD :

Une caméra d'inspection rotative pour les réseaux publics

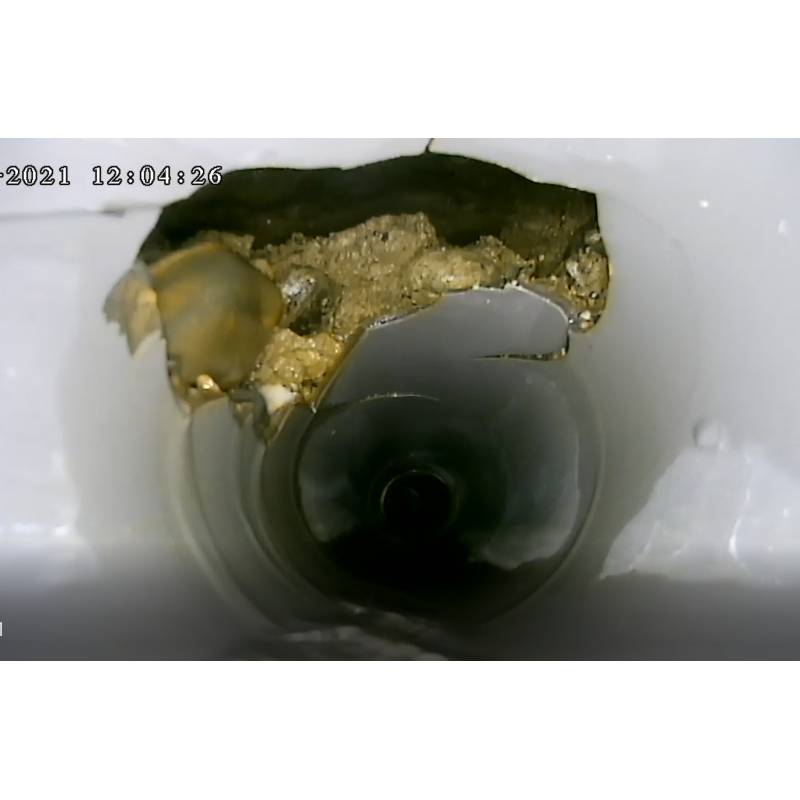

La caméra d'inspection Tubicam XL 360 HAD convient parfaitement à l'inspection rigoureuse et détaillée de vos réseaux publics à partir du Ø 60 et jusqu'à 800 mm de diamètre. Sa tête rotative vous permet d'établir un diagnostic précis de l'état de votre réseau et des anomalies rencontrées (fissures, bouchons, écrasement). Le logiciel de rapport d'inspection Version Bureau (vendu séparément) vous permet de remettre à votre commanditaire un rapport d'inspection complet qui répertorie les codes et intègre les normes en vigueur dans l'assainissement

La Tubicam XL 360 HAD est un équipement haut de gamme, doté de la dernière technologie HAD et qui vous offre une très haute résolution d'image de 1280 x 720 px. La caméra d'inspection intègre d'office les options suivantes : le compteur métrique, le tubitexte (clavier pour l'incrémentation de commentaires) et la tête sondée.

De quoi est composée la caméra d'inspection rotative ?

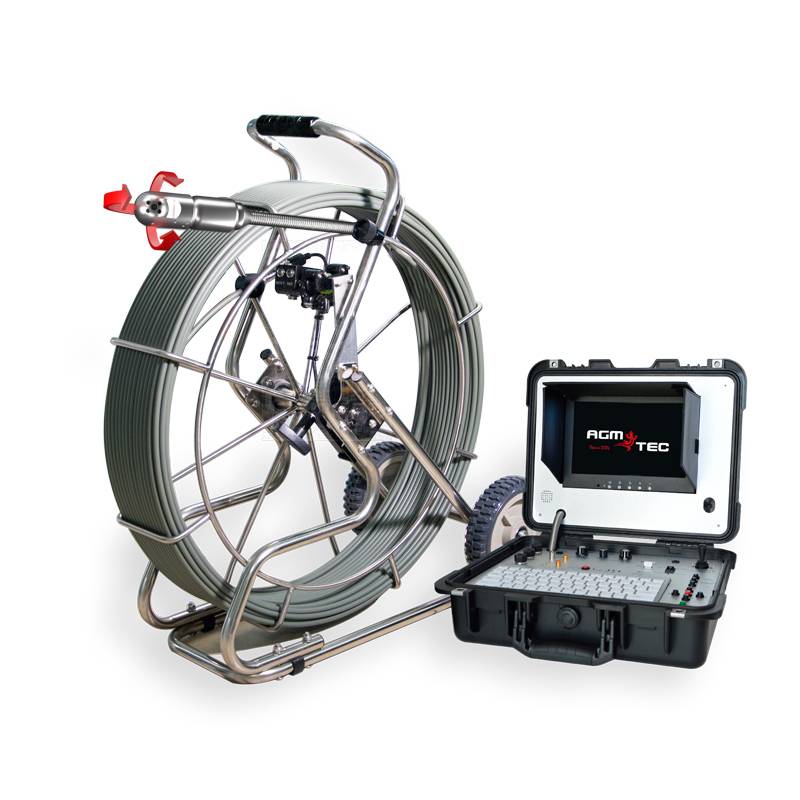

La caméra d'inspection rotative Tubicam XL 360 HAD se décompose en plusieurs éléments : la mallette qui intègre une régie audio, photo et vidéo, l'écran 10 Pouces et un clavier pour annoter vos inspections, mais aussi d'un touret avec un jonc 60 ou 120 mètres surmonté par une tête de caméra rotative. Le touret de la Tubicam XL 360 est sur roues afin de le déplacer facilement sur vos chantiers.

Une caméra rotative et centreurs

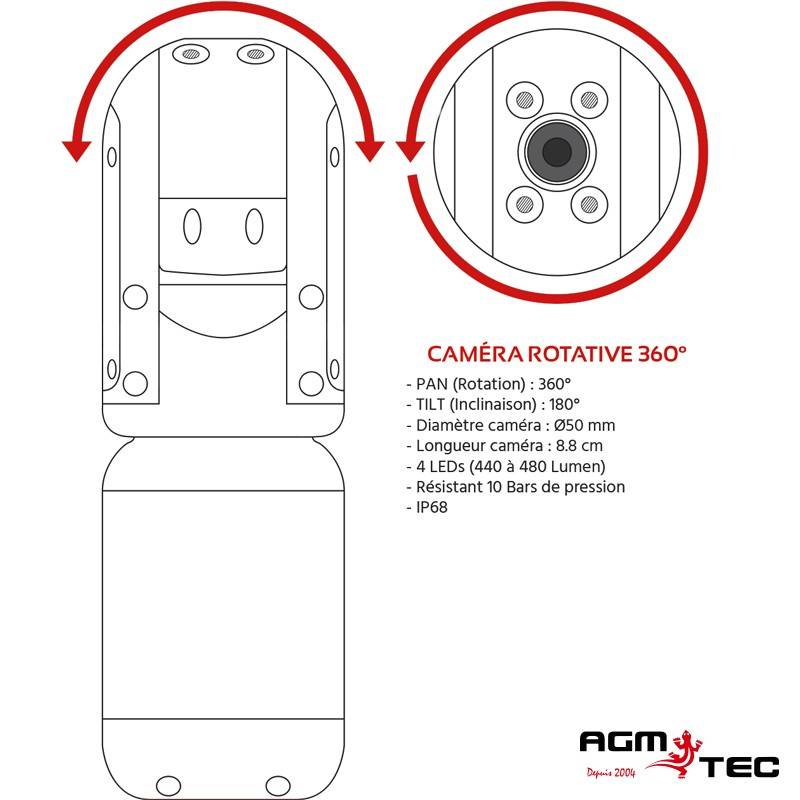

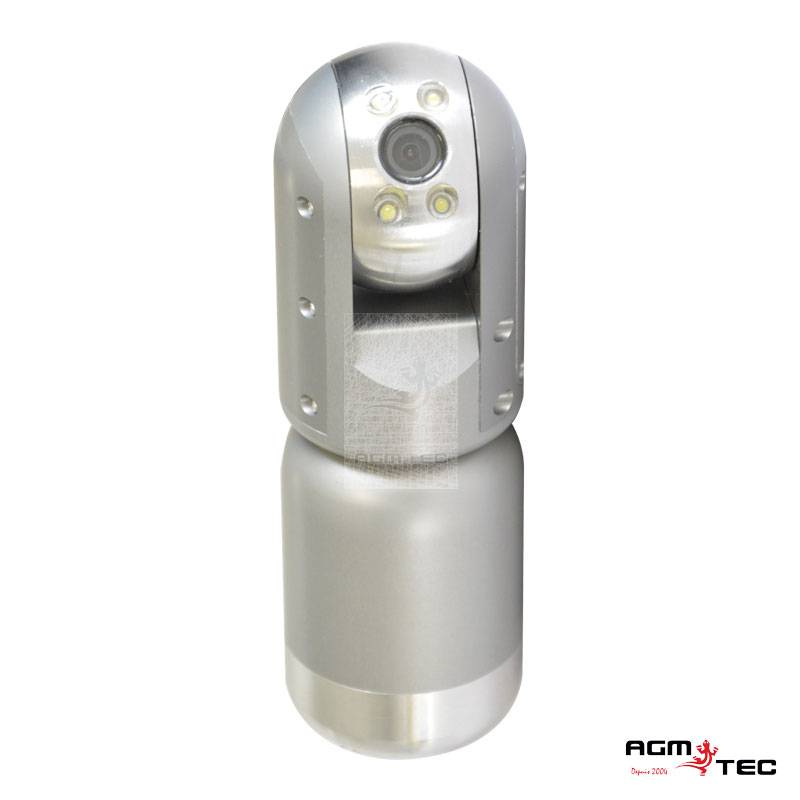

La tête de caméra PAN et TILT intègre un capteur optique CCD couleur et mesure 50 mm de diamètre. En raison de la taille de la tête et de la rigidité du jonc, vous passez les coudes à 90° à partir de 120 mm. L'oeil de la caméra est encadré par 4 Leds blanches et la résolution d'image est de 1280 x 720 px.

Dans le pack de base, la caméra d'inspection Tubicam XL 360 HAD est fournie avec 3 centreurs afin de surélever votre tête de caméra et éviter ainsi, qu'elle ne racle le fond de la canalisation, et que votre vision ne soit obstruée par des dépôts. Ces trois centreurs sont de différentes tailles : 109 mm, 135 mm, 220 mm.

Afin de faciliter le passage de la caméra sur de longues distances, vous pouvez ajouter le centreur inox à roulettes (vendu séparément). Celui-ci peut être réglé afin de s'adapter parfaitement au diamètre du réseau inspecté.

Un jonc en fibre de verre renforcé

Le jonc est gainé en fibre de verre renforcé afin de vous offrir la rigidité nécessaire pour être inséré et passer les coudes jusqu'à 60 mètres.

Quelles sont les options de la caméra de canalisation rotative ?

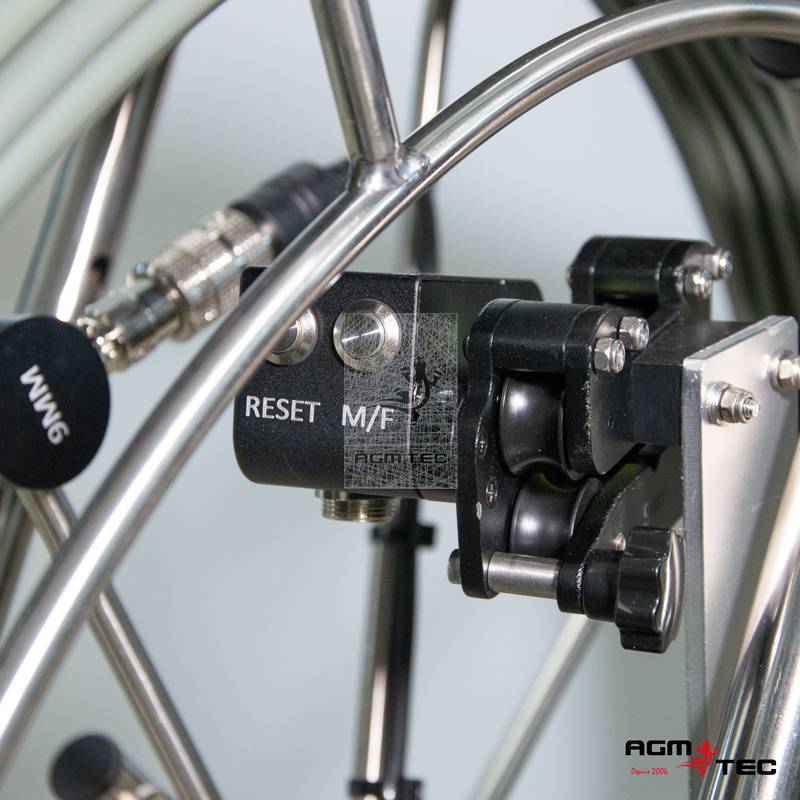

Compteur métrique

Le compteur métrique ou odomètre vous indique à quelle distance se trouve votre tête de caméra par rapport à vous-même. Si vous n'avez pas de coudes, il vous suffit de reporter la distance en linéaire pour pouvoir localiser votre tête de caméra.

Si vous avez des coudes, et que vous comparez avec la vidéo prise lors de votre inspection, vous savez quelle est la direction et l'orientation prise par votre caméra d'inspection, aussi l'information donnée par le compteur métrique vous servira à délimiter un périmètre pour ensuite passer à la détection de précision (sonde couplée à un localisateur en surface).

Sonde

La caméra d'inspection Tubicam XL 360 HAD intègre une sonde, celle-ci émet des fréquences en 512 hertz, couplée avec un localisateur en surface (Vscan), vous détectez précisément grâce à un signal sonore lorsque vous êtes au dessus de votre caméra d'inspection. En cliquant sur le bouton « i » du localisateur Vscan, vous saurez également à quelle profondeur vous allez devoir excaver pour tomber sur votre canalisation et par extension le bouchon ou autre anomalie que vous avez détecté.

Le localisateur Vscan est vendu séparément

Clavier intégré

Il vous permet de rédiger des commentaires lors de vos inspections ITV et ainsi de prendre de l'avance sur votre rapport d'inspection. Remettre une vidéo de votre inspection avec le diagnostic détaillé est également un gage de réassurance pour votre client.

Ecran 10 Pouces

La caméra d'inspection Tubicam XL 360 HAD intègre d'office une régie avec écran 10 Pouces afin de vous assurer un meilleur confort visuel, lorsque vous êtes plusieurs à suivre l'inspection à l'écran.

Autonomie de la batterie

Une batterie de 8800 mAH est intégrée à la caméra d'inspection Tubicam XL 360 HAD, celle-ci vous permet (en fonction de votre utilisation) de réaliser vos inspections pendant 5 heures.

Menu de l'enregistreur numérique en 9 langues dont le français , l'anglais et l'espagnol.

Pack de base de la caméra d'inspection Tubicam XL 360 HAD

Dans la mallette, vous trouverez un sac souple avec les accessoires suivants :

  • 2 câbles de liaison 3 m / 5 m
  • 1 câble de contrôle
  • 3 centreurs (109 mm, 135 mm et 220 mm)
  • 1 adaptateur secteur / chargeur batterie
  • 1 télécommande pour l'enregistreur
  • 1 clef USB 16 GO
  • 1 joint torique de rechange pour la caméra
  • 1 manuel d'utilisation

Avantages de la caméra rotative de canalisation TUBICAM XL360HAD

  • Hublot en cristal de saphir inrayable
  • Tête orientable, pilotable depuis la console
  • Rotation de 360° (Pan)
  • Débattement de 180° (Tilt)
  • Capteur haute résolution
  • Eclairage 4 LEDS blanches puissance 1 Watt
  • Tête localisable avec sonde 512 Hz intégrée
  • Enregistrement vidéo et audio sur mémoire interne ou clé USB
  • Ecran couleur LCD 10 pouces
  • Incrémentation sur la vidéo de commentaires écrits en cours d’enregistrement.
  • La caméra peut être immergée dans une colonne d'eau de 100 mètres soit une résistance à 10 bars de pression

Livré en 1 colis : (85x44x93 cm) poids : 29 Kg

Nos câbles vidéos sont gainés en fibre de verre, ce qui assure au jonc une flexibilité et une rigidité à toute épreuve. Grâce à ces deux caractéristiques, votre caméra à pousser passe avec facilité dans les passages de coudes de 90° et peut être poussée sur des distances importantes, jusqu'à 120 m, à l'intérieur des canalisations.

La Tubicam XL 360 HAD intègre la norme IP 68. La caméra est étanche et supporte 10 bars de pression

UtilisationPour canalisations de Ø 60 mm à 800 mm
Diamètre de la caméra50 Millimètres
Longueur de la caméra8.8 cm
Capteur1280 x 720 pixels
Photosensibilité0.5 Lux
Angle de visionPAN : Rotation 360° / TILT : inclinaison 180°
Eclairage4 LEDs blanches à intensité réglable : 440 à 480 Lumen
Longueur du jonc60 ou 120 mètres
Fonction enregistrementSur clé USB 16Go
Format d'enregistrementVidéos : .asf (30 fps MPG4), Photos : .jpg
Ecran (moniteur)Ecran couleur LCD 10 pouces
Garantie1 an pièces et main d'oeuvre
Autonomie de charge12 V rechargeable 6 heures d'autonomie

  • 990,00 € HT
    1 188,00 € TTC Disponible
    5 Commentaire(s)

    Le détecteur de canalisations Vscan est dédié à la détection de sondes intégrées aux têtes de caméras d'inspection Tubicam® pour la recherche de réseaux pluviaux et d’assainissement.

    990,00 € HT
    1 188,00 € TTC
    Ajouter au panier
    Disponible
  • 390,00 € HT
    468,00 € TTC Livraison 24/48 heures

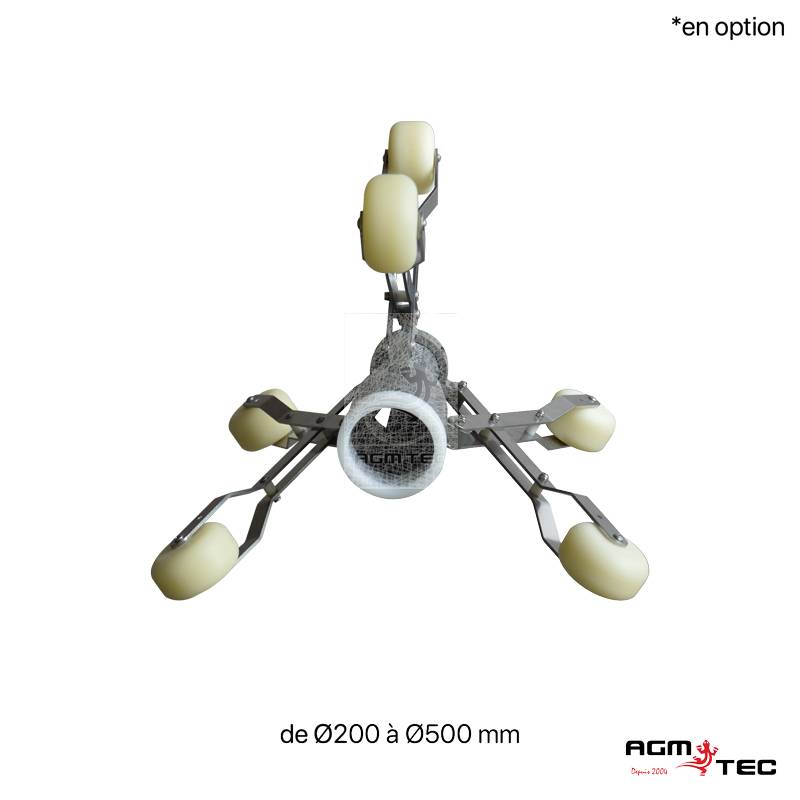

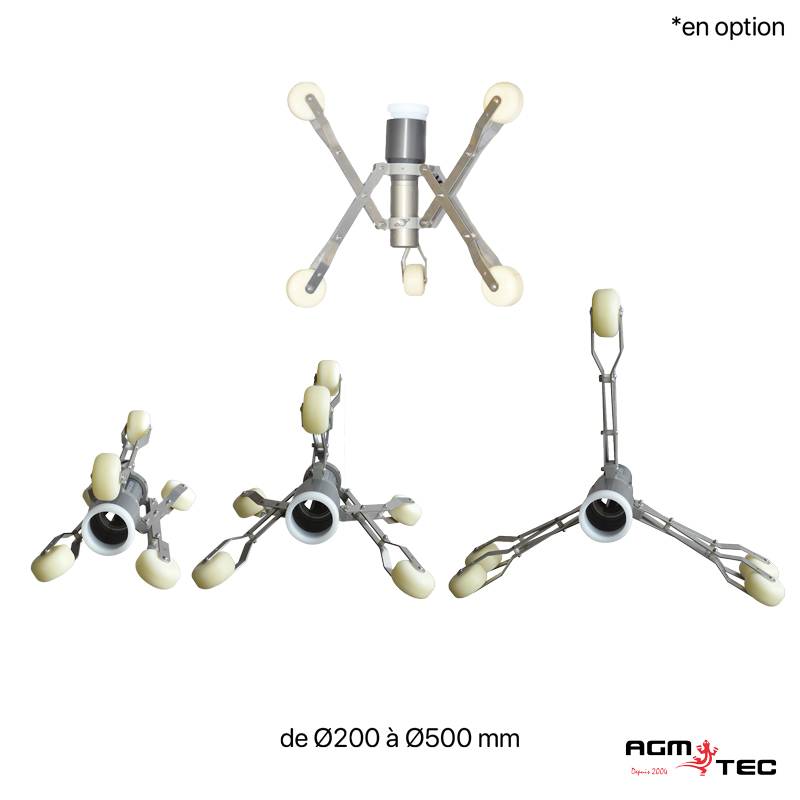

    Équipez la caméra d'inspection Tubicam® XL / XL 360 HD de l'étoile de centrage en inox afin de pouvoir guider la tête de caméra à pousser dans les canalisations. L'étoile de centrage en inox est aussi munie de roulettes et réglable en diamètre afin de faciliter la progression dans les conduits de 200 à 500 mm.
