Robot ITV : le guide complet du robot d'inspection télévisuelle de canalisations

Le robot ITV (chariot motorisé d'inspection télévisuelle) est l'équipement de pointe indispensable pour diagnostiquer, réceptionner et cartographier les réseaux d’assainissement et les collecteurs de moyens et grands diamètres. Contrairement aux systèmes à jonc poussé réservés aux petits branchements, le robot ITV tracté permet de progresser sur de longues distances au cœur des canalisations communales, industrielles et pluviales, tout en garantissant des mesures géométriques et visuelles d'une précision millimétrique.

Qu’est-ce qu’un robot ITV ?

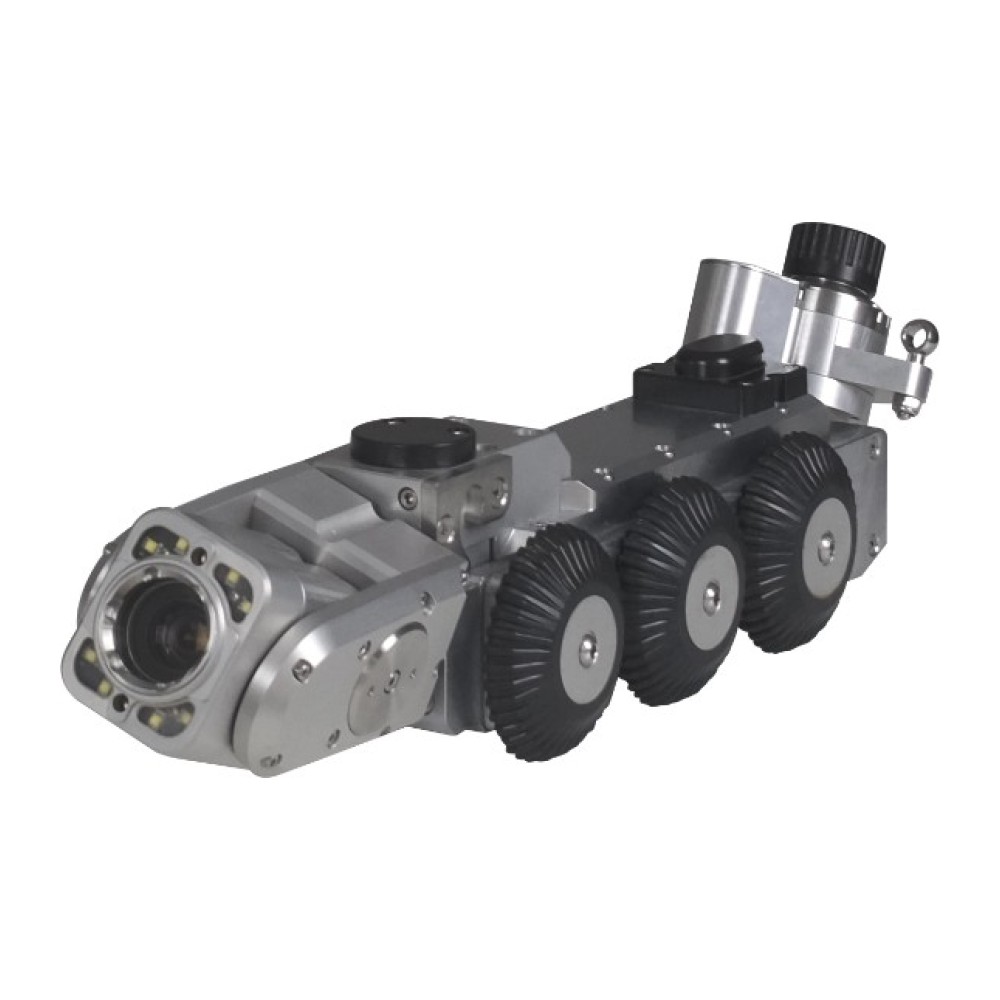

Un robot ITV est un véhicule téléguidé étanche (certifié au minimum IP68) conçu pour se déplacer à l'intérieur de canalisations inaccessibles à l’homme. Piloté depuis la surface à l'aide d'une régie de commande équipée de joysticks, il transmet en temps réel un flux vidéo haute définition et des données télémétriques précises.

Le système complet s'articule autour de quatre éléments majeurs :

• Le chariot motorisé : doté de plusieurs roues motrices ou de chenilles interchangeables, son châssis en acier inoxydable ou en laiton massif offre le poids et l'adhérence nécessaires pour franchir les obstacles, la boue et les dépôts de sédiments.
• La tête optique orientable (Pan & Tilt & Zoom) : montée à l'avant d'un pantographe élévateur, elle pivote à 360° en continu et bascule verticalement à plus de 180° pour inspecter chaque raccordement, joint ou défaut structurel.
• Le touret motorisé (ou automatique) : accueille un câble ombilical renforcé en kevlar de 100 à 300 mètres, assurant à la fois l'alimentation électrique, la traction mécanique et le transfert ultra-rapide des flux vidéo et données.
• La station de commande et logiciel d'exploitation : centralise l'affichage vidéo, incruste les données métriques (distance parcourue, inclinaison, pression interne) et génère des rapports conformes aux exigences réglementaires.

•


Pourquoi l'inspection par robot ITV est-elle incontournable ?

L'utilisation d'un chariot télévisé répond à trois objectifs stratégiques pour les entreprises de travaux publics, d'assainissement et les gestionnaires de réseaux :

1. La conformité réglementaire (Norme NF EN 13508-2)

Lors de la réception de chantiers neufs ou d'audits patrimoniaux périodiques, les collectivités exigent un rapport d'inspection codifié. Le robot ITV permet de repérer et d'enregistrer l'ensemble des anomalies (fissuration, infiltration, ovalisation, pénétration de racines) selon le standard européen unifié NF EN 13508-2.

2. Le calcul précis de pente et la profilométrie

Équipé d'un capteur d'inclinaison (inclinomètre), le robot mesure en temps réel le profil en long de la canalisation afin de détecter les contre-pentes génératrices de bouchons. Certains modèles intègrent des diodes laser permettant d'évaluer avec exactitude le taux d'ovalisation des conduites thermoplastiques ou l'épaisseur de dépôts résiduels.

3. La sécurité opérationnelle

Le déploiement d'un robot téléguidé supprime tout besoin d'intervention humaine en milieu confiné hostile (présence de gaz toxiques comme l'H2S, risques d'asphyxie ou d'éboulement).

Critères de choix : quelle configuration pour quel diamètre ?

Les caractéristiques techniques indispensables sur un robot moderne

Pour assurer un travail fluide et éviter l'immobilisation sur chantier, un robot ITV professionnel doit impérativement intégrer :

1. Un moteur puissant à couple élevé : capable de tracter le poids du câble sur de longues distances, y compris dans des conduites grasses ou chargées d'effluents.
2. Une tête pressurisée à l'azote : la mise sous pression interne (signalée par un manomètre à l'écran) garantit l'étanchéité absolue en immersion et prévient toute formation de condensation sur la lentille saphir.
3. Un éclairage LED auxiliaire puissant : la portée lumineuse doit couvrir l'ensemble du volume intérieur des gros diamètres sans créer de zones d'ombre trompeuses.
4. Un élévateur mécanique ou électrique (pantographe) : maintient l'axe optique de la caméra au centre exact de la conduite (centrage optique), garantissant une image parfaitement symétrique.
5. Une sonde émettrice 512 Hz : indispensable pour localiser le chariot en cas de blocage contre une rupture massive de réseau sous la voirie.

AGM TEC : concepteur et distributeur français de matériel ITV depuis 2004

Dans le secteur du contrôle non destructif et du diagnostic de canalisations, AGM TEC s'affirme depuis 2004 comme la référence française pour l'équipement des professionnels de l'assainissement, du terrassement et des régies d'eau.

L’expertise d’un spécialiste reconnu

Présente sur le terrain depuis plus de deux décennies, l'entreprise ne se contente pas de distribuer du matériel : AGM TEC conçoit et distribue des solutions robustes adaptées aux contraintes réelles des chantiers européens. Sa maîtrise technique s'illustre aussi bien dans les gammes de caméras à pousser que dans les systèmes motorisés complexes destinés aux collecteurs.

Ce qui fait la différence AGM TEC

• Atelier SAV intégré en France : un diagnostic et une prise en charge rapide par des techniciens formés sur les systèmes optiques, électroniques et mécaniques, avec un stock permanent de pièces détachées d’origine.
• Proximité et réactivité : un accompagnement technique direct par téléphone ou en atelier pour dimensionner le matériel selon vos marchés (DN des réseaux traités, contraintes de traction, typologie des câbles).
• Rapport qualité-prix maîtrisé : des technologies performantes, conformes aux standards métier, pensées pour garantir un amortissement rapide dès les premières inspections.

FAQ : tout savoir sur le robot ITV

Quelle est la différence entre une caméra ITV poussée et un robot ITV ?

La caméra poussée s'insère à l'aide d'un jonc semi-rigide manié manuellement ; elle est idéale pour les petits diamètres (DN 30 à 200 mm) et les distances courtes (jusqu’à 60 mètres). Le robot ITV est autotracté grâce à ses roues ou chenilles motorisées ; il intervient sur des collecteurs plus larges (DN 150 à plus de 1200 mm) sur des distances pouvant dépasser 200 à 300 mètres, avec une capacité d'orientation optique supérieure.

Comment entretenir un robot d'inspection après une intervention ?

Après chaque passage en milieu pollué, le robot et le câble doivent être nettoyés au jet d'eau basse pression (éviter le nettoyeur haute pression directement sur les joints toriques). Il convient ensuite de vérifier l'état des roues, de contrôler l'indice de pressurisation de la tête et de sécher soigneusement les connecteurs avant stockage.

Comment le robot ITV mesure-t-il la distance parcourue ?

La mesure est effectuée par un odomètre de précision situé au niveau du touret ou directement couplé à la transmission du chariot. La distance s'incruste en temps réel au centimètre près sur la vidéo et s'intègre automatiquement dans le compte-rendu d'inspection technique.
