Caméra robotisée (R-50600-AX)

Caméra d'inspection motorisée 600AX

Diamètres d'inspection : Ø250 à Ø1200 mm

La caméra d'inspection motorisée 600 AX ITV vous permet d'établir un diagnostic intégral et précis sur l'état de vos réseaux, dont les diamètres sont compris entre Ø250 mm et Ø1200 mm.

Plus de détails

47 090,00 € HT

56 508,00 € TTC

Disponible sur commande

logo chronopost Il vous reste
Pour une livraison en France métropolitaine

Caméra d'inspection motorisée 600 AX

Il est primordial d'assurer fréquemment l'inspection des réseaux, car la dégradation de ces derniers engendrent des coûts financiers extrêmement importants. La caméra d'inspection motorisée 600 AX ITV permet d'établir un diagnostic complet des réseaux compris entre Ø 200 et Ø 1200 mm sur 150 mètres de longueur.

La caméra d'inspection motorisée 600 AX ITV est composée de trois éléments principaux : le robot d'inspection motorisé 600 AX avec bras pantographe et caméra rotative PAN 360° et TILT 135°.

Le chariot motorisé d'inspection 600 AX ITV vous permet d'identifier de nombreuses anomalies, telles que : les anomalies d'assemblage, de géométrie, d'étanchéité, les déformations, les obstacles ou obstructions, les raccordements des branchements.

Pack de base Robot 600 AX - Caractéristiques techniques

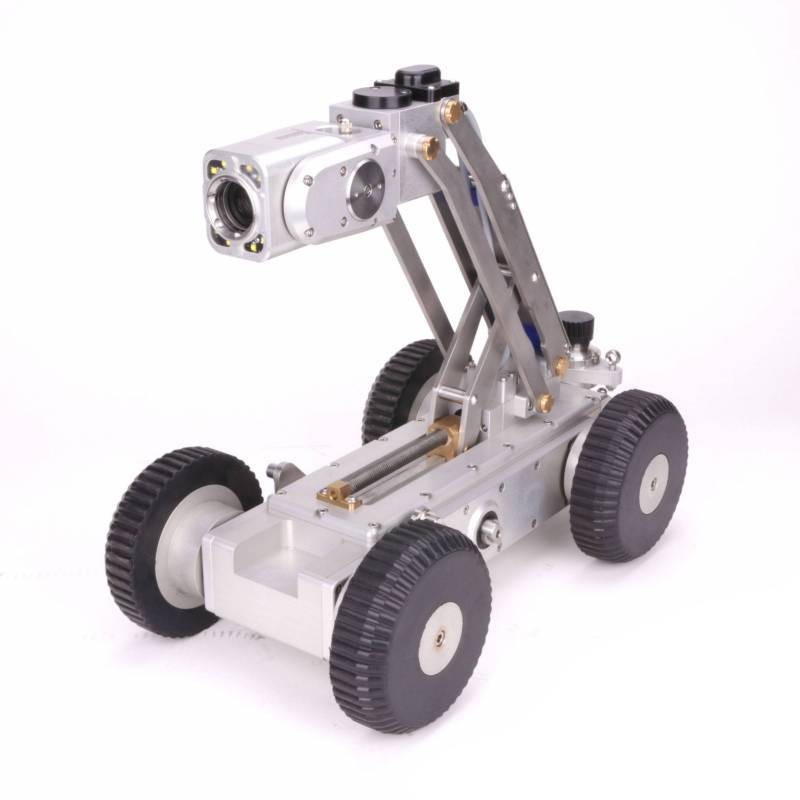

  • Bras articulé pantographe – Caméra rotative

La tête de caméra motorisée du robot d'inspection de canalisations 600 AX est intégrée au bras pantographe. L'élévation ou l'abaissement de ce dernier est contrôlé depuis la régie. Vous pouvez ainsi analyser avec acuité la partie supérieure de la canalisation et ce jusqu'à 1200 mm. Couplé à la tête de caméra rotative, ces deux éléments vous assurent une vision à la fois panoramique et détaillée de la canalisation.

  • Zoom

Grâce à la puissance du zoom (zoom optique x 10 / zoom digital x 4) de la caméra d'inspection motorisée 600 AX, vous pouvez établir le diagnostic d'une canalisation sinistrée qui nécessiterait une intervention, sans vous engager dans cette dernière.

  • Le double laser

Le robot d'inspection 600 AX est doté d'un double laser. Par rapport à une échelle donnée, il reporte la distance entre les deux extrémités du laser sur votre fissure, afin de calculer automatiquement les dimensions de l'anomalie constatée.

  • Le détecteur de pente ultra-sensitif

La sensibilité du capteur du robot 600 AX décèle la moindre irrégularité des canalisations inspectées à 0,1% près. Cette fonctionnalité permet d'identifier des problèmes de pentes susceptibles de causer des bouchons répétitifs, suite à la mauvaise évacuation des eaux usées.

  • Le calcul de l' ovalisation

A partir d'une forme géométrique à l'écran, vous calquez cette dernière sur le diamètre et la forme de votre réseau, afin de la faire correspondre point par point.

  • Compteur métrique et sonde

Notre caméra d'inspection motorisée 600 AX intègre d'office un compteur métrique (affichage digital de la distance parcourue à l'écran par le robot d'inspection) et une sonde, afin de vous proposer la solution la plus qualitative pour localiser l'anomalie identifiée. Grâce aux fréquences 33 kHz émises par la sonde et aux données fournies par le compteur métrique, vous localisez avec rapidité, efficacité et précision la caméra motorisée 600 AX.

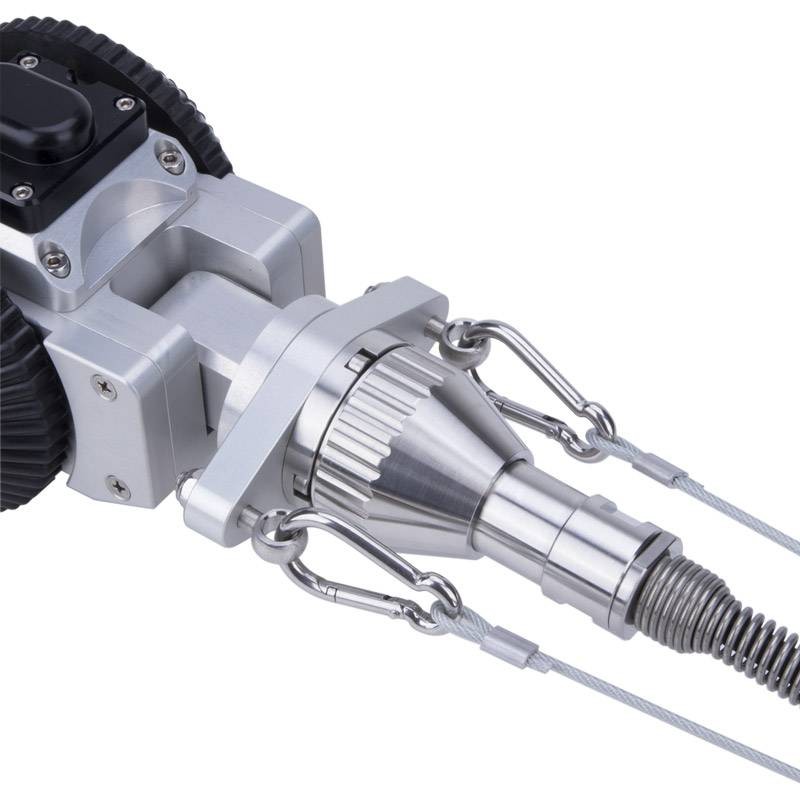

  • Connecteur sécurisé

Le système de verrouillage de la caméra d'inspection motorisée est manuel et ne nécessite aucun outil. La sécurité et le maintien de votre robot d'inspection de canalisations, lors de la descente de celui-ci, sont renforcés par l'ajout de deux attaches supplémentaires qui encadrent le connecteur, et d'un « vertebro », une protection visuellement similaire à des vertèbres en inox, afin d'empêcher le câble de frotter contre les parois et de s'endommager.

  • Des roues évolutives

La caméra d'inspection motorisée 600 AX est montée sur 4 roues motrices imposantes. Ces roues sont modulables et des roues supplémentaires peuvent être ajoutées (jusqu'à 6 roues motrices) afin d'être en adéquation avec les contraintes du terrain. Pour assurer la plus grande longévité possible à cet équipement, le choix s'est porté sur un système de roues à vis, moins susceptible d'accumuler les pollutions extérieures, que le système de roues à clipser.

*Toutes les fonctionnalités décrites ci-dessus sont intégrées au pack de base de robot 600 AX ITV.

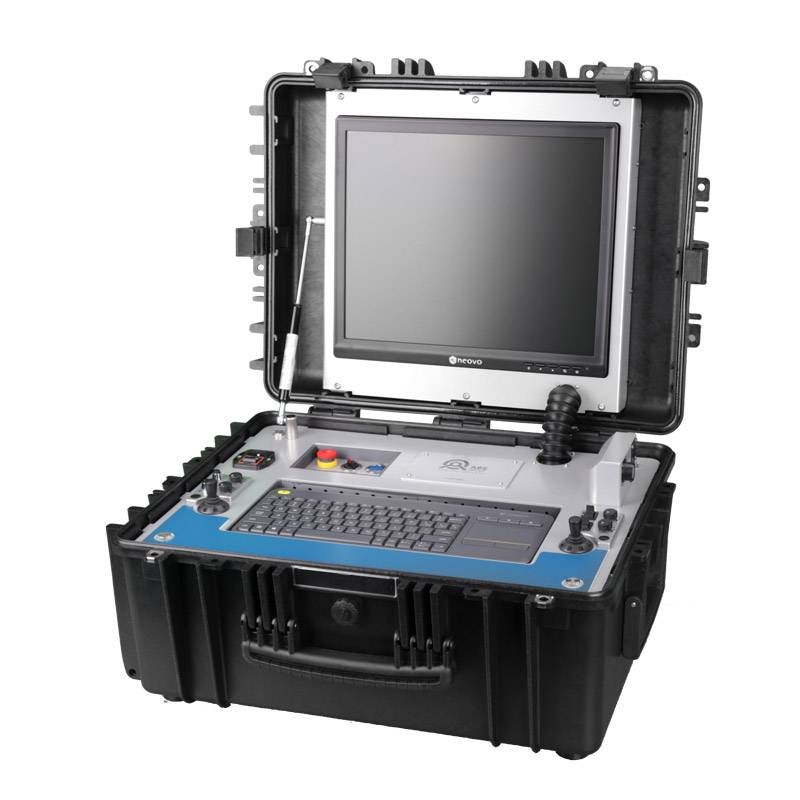

Le robot d'inspection de canalisation 600 AX ITV se dirige depuis la régie audio, photo, vidéo intégrée. La régie vidéo permet la prise de photos sur des points précis, enregistrement vidéo, ou l'incrémentation de commentaires grâce au clavier. Vous pouvez enregistrer tous ces éléments sur disque dur. Le logiciel Molecam intégré permet d'établir un rapport d'inspection complet réglementé avec les normes de l'assainissement en vigueur.

Caméra d'inspection motorisée 600 AX - Options auxiliaires

Les robots d'inspection à l'image de notre gamme de caméras sur jonc à pousser, sont personnalisables, afin de répondre parfaitement à vos contraintes. La caméra d'inspection motorisée 600 AX possède de nombreuses options : éclairage additionnel, batterie additionnelle, centreur de câble, caméra de recul, treuil électrique 150 mètres.

  • Eclairage additionnel

Si lors d'une inspection particulière, vous avez besoin d'un éclairage plus intense afin de mieux percevoir les détails de votre canalisation, vous pouvez ajouter cet éclairage additionnel constitué de 3 LEDs blanches.

  • Le centreur de câble

Le centreur de câble en inox est disponible en option. Elément indispensable lors de la descente de votre robot d'inspection 600 AX dans des conditions optimales, le centreur s'ajuste aux dimensions de votre accès, et évite à votre robot d'inspection de se heurter aux parois lors de votre manœuvre.

  • La caméra de recul

La caméra de recul à visée axiale, sert particulièrement à la fin de votre inspection, lorsque vous manœuvrez pour ramener le robot d'inspection en marche arrière sur 200 mètres. Elle permet de vous assurer que la voie est parfaitement dégagée et que votre robot d'inspection est bien centré dans la canalisation.

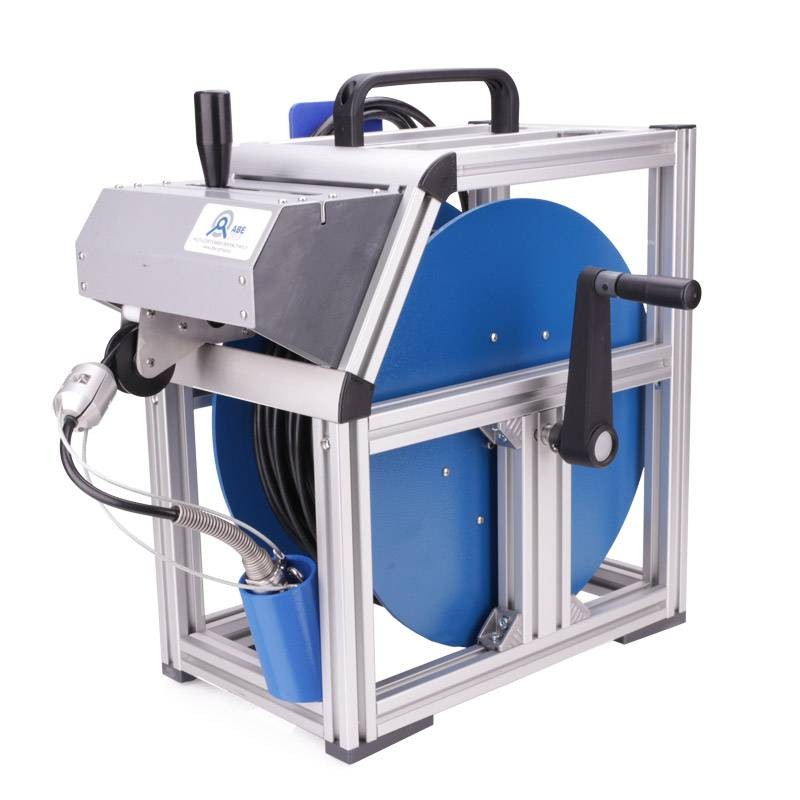

  • Le treuil électrique 150 mètres

La caméra d'inspection motorisée 600 AX est livrée (pack de base) avec un treuil électrique de 150 mètres, ce qui vous assure une meilleure rapidité d'exécution et plus de confort.

UtilisationsNos caméras et endoscopes ne répondent pas aux normes alimentaires, nucléaires et ATEX.
Diamètre d'utilisationØ250 à 1200 mm
Coudes à 90°a partir de Ø600 mm
Rotativeoui
Longueur de la tête67 cm
Capteur470 TVL
Eclairage8 Leds
Angle de vue90°
Résistance à la pression1 Bar
Sondeoui
Fil d'eaunon
ZoomOptique x 10 / Numérique x 4
Profondeur de champsFocus automatique / manuel
Taille d'écran17 Pouces (43.2 cm)
Résolution écran1280 x 1024 px
Commentairesécrit
Autonomie≈ 14 heures (sur batterie en option)
Longueur jonc / flexible / câble150 m
Diamètre jonc / flexible / câbleØ9 mm
Odomètre (compteur métrique)oui
Température de fonctionnement-20° à +60°C
Fonctions supplémentairespantographe / capteur d'inclinaison / capteur de pression / mesure d'ovalisation / mesure de fentes / mesure de fente / logiciel de rapport intégré / wifi / système d'exploitation Windows
Garantie1 an pièces et main d'oeuvre
Fonction enregistrementPhoto, Vidéo, Ecrit (port USB, SDD)
