La Tubicam® XL 360 est une caméra d’inspection de canalisations rotative, dont la tête de caméra est dirigeable depuis la console. Elle permet d'inspecter des canalisations avec un diamètre minimum de 60 mm et un diamètre maximum de 800 mm en linéaire. Intègre une sonde 512Hz pour localisation depuis la surface intégrée dans la caméra.
Paiement sécurisé
Transactions protégées et données confidentielles.
Livraison 24-48h
Expédition express depuis nos ateliers à Toulouse.
SAV atelier France
Réparation sous 48h — concepteur français depuis 2004.

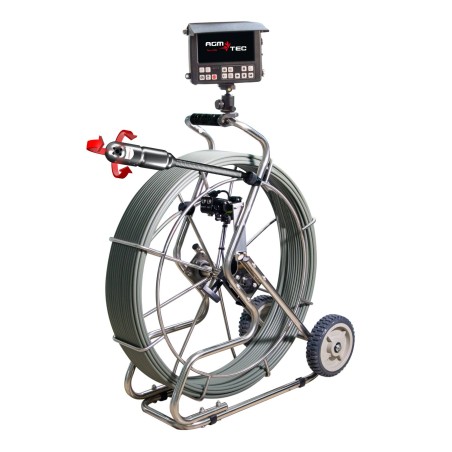

La Tubicam® XL 360 HAD est une caméra d'inspection de canalisations rotative, dont la tête de caméra est dirigeable depuis la console. Cette version est pourvue d'un écran compact et étanche pour un transport facile et une utilisation en toutes conditions. Grâce à sa focale et son éclairage puissant, elle permet d'inspecter un large panel de réseaux du Ø60 mm au Ø800 mm.

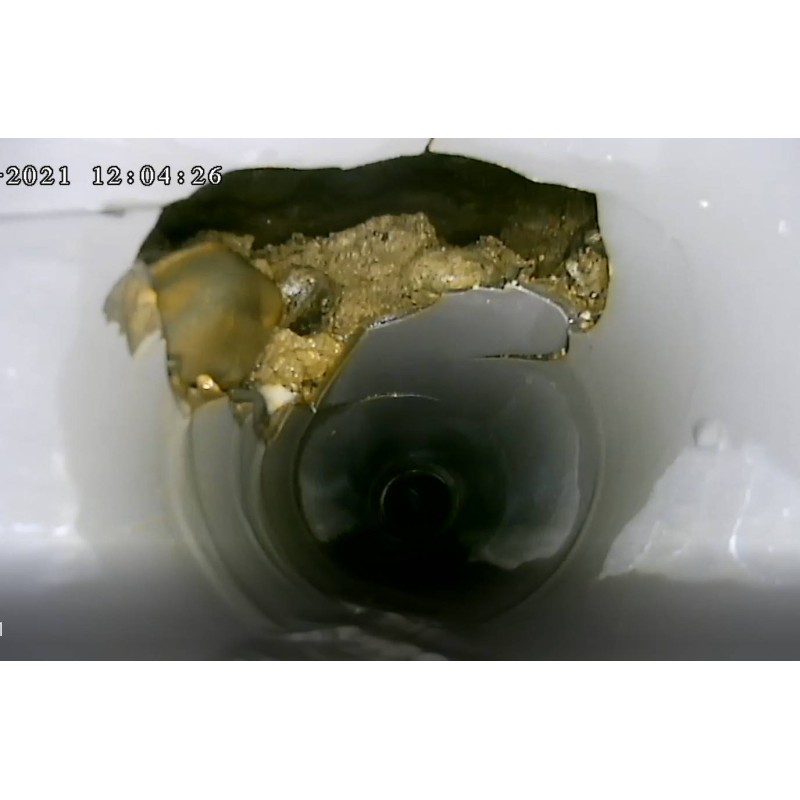

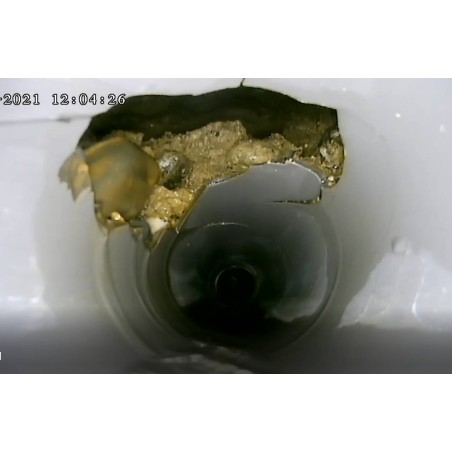

La Tubicam® XL 360 HAD est un équipement de pointe qui vous offre une définition d'image de 1280 × 720 px. La caméra est équipée d'un capteur CMOS haute sensibilité, parfaitement adapté pour les inspections de canalisation. La caméra d'inspection intègre les technologies suivantes : le compteur métrique, le tubitexte (clavier pour l'incrémentation de commentaires) et la sonde 512 Hz.

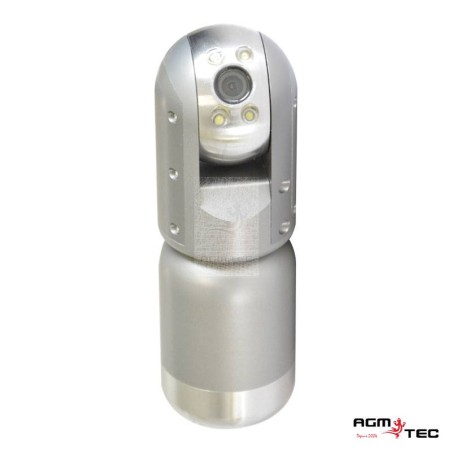

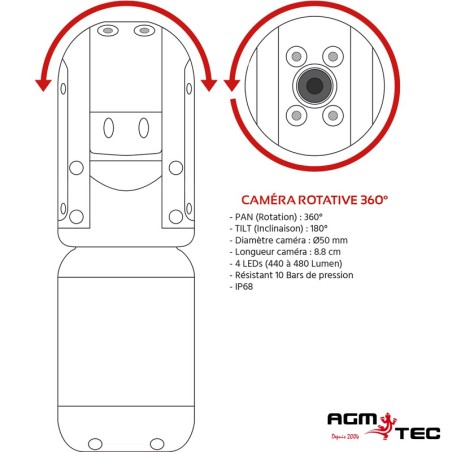

La tête de caméra mesure 50 mm de diamètre. Grâce à sa taille et à la rigidité du jonc, vous passez les coudes à 90° à partir de 120 mm. L'œil de la caméra est encadré par 4 LEDs blanches réglables.
La caméra d'inspection Tubicam® XL 360 HAD peut être fournie avec 3 centreurs qui surélèvent votre tête de caméra afin qu'elle ne récolte pas le fond de la canalisation, et que votre vision ne soit obstruée par des dépôts. Ces trois centreurs sont de différentes tailles : 2 × centreurs à arceaux (165 mm / 220 mm) et 1 × centreur rigide (78 mm).

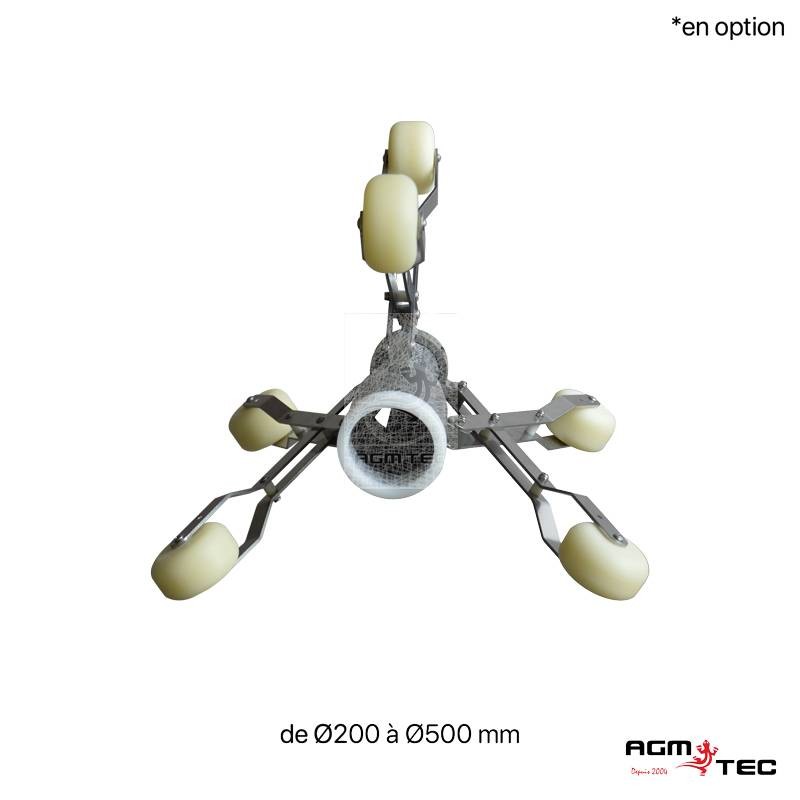

Afin de faciliter le passage de la caméra sur de longues distances, vous pouvez ajouter le centreur inox à roulettes (vendu séparément). Celui-ci peut être réglé afin de s'adapter parfaitement au diamètre du réseau inspecté.
Le jonc est gainé en fibre de verre renforcée afin de vous offrir un bon compromis entre la rigidité nécessaire pour être inséré et la souplesse pour passer les coudes jusqu'à 60 mètres (ou 120 mètres en option à la commande).

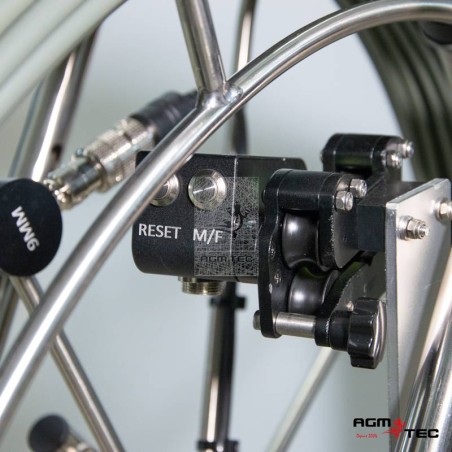

Compteur métrique : le compteur métrique ou odomètre vous indique à quelle distance se trouve votre tête de caméra par rapport à votre position. Si vous n'avez pas de coudes, il vous suffit de reporter la distance en linéaire pour pouvoir localiser votre tête de caméra.
Sonde 512 Hz : la caméra d'inspection Tubicam® XL 360 HAD intègre une sonde émettant des fréquences en 512 hertz. Couplée avec un localisateur en surface (Vscan® ou vLoc 3 Cam), vous détecterez précisément votre caméra d'inspection, et ainsi connaître à quelle profondeur excaver.
Clavier intégré : il vous permet de rédiger des commentaires lors de vos inspections ITV et ainsi de prendre de l'avance sur votre rapport d'inspection final.
Toujours dans une optique d'amélioration constante, la connectique de la Tubicam XL 360 HAD V2 change en connectique avion. Cette nouvelle connectique est équipée d'un double joint d'étanchéité, d'un système de clipsage et déclipsage rapide, ainsi que d'une bague vissable pour une parfaite étanchéité et une facilité d'utilisation inégalée.
La régie vidéo se présente à l'origine sous la forme d'une mallette.
| Diamètre d'utilisation | Ø60 à Ø800 mm |
|---|---|
| Diamètre de la tête | Ø50 mm — rotative 360° |
| Coudes à 90° | À partir de Ø120 mm |
| Rotative | Oui — tête orientable depuis la console |
| Capteur | CMOS couleur haute sensibilité |
| Résolution du capteur | 1280 × 720 px (HD) |
| Éclairage | 4 LEDs blanches réglables |
| Résistance à la pression | 10 bars (90 m colonne d'eau) — IP68 |
| Sonde 512 Hz | Oui (intégrée) |
| Fil d'eau | Non |
| Odomètre (compteur métrique) | Oui |
| Clavier intégré (Tubitexte) | Oui — commentaires écrits |
| Écran | Compact et étanche |
| Stockage | Photo / Vidéo |
| Commentaires | Audio / Écrit |
| Autonomie | ≈ 7 heures |
| Longueur jonc | 60 m (ou 120 m en option) |
| Diamètre jonc | Ø9 mm — fibre de verre renforcée |
| Connectique | Connectique avion V2 — double joint d'étanchéité |
| Centreurs fournis | 3 (2 arceaux 165 / 220 mm + 1 rigide 78 mm) |
| Garantie | 1 an pièces et main-d'œuvre |
| Poids | 39 kg |
|---|---|
| Dimensions (L × l × H) | 77 × 89 × 37 cm |
| Référence | 120031 |
Le détecteur de canalisations Vscan est dédié à la détection de sondes intégrées aux têtes de caméras d'inspection Tubicam® pour la recherche de réseaux pluviaux et d’assainissement.

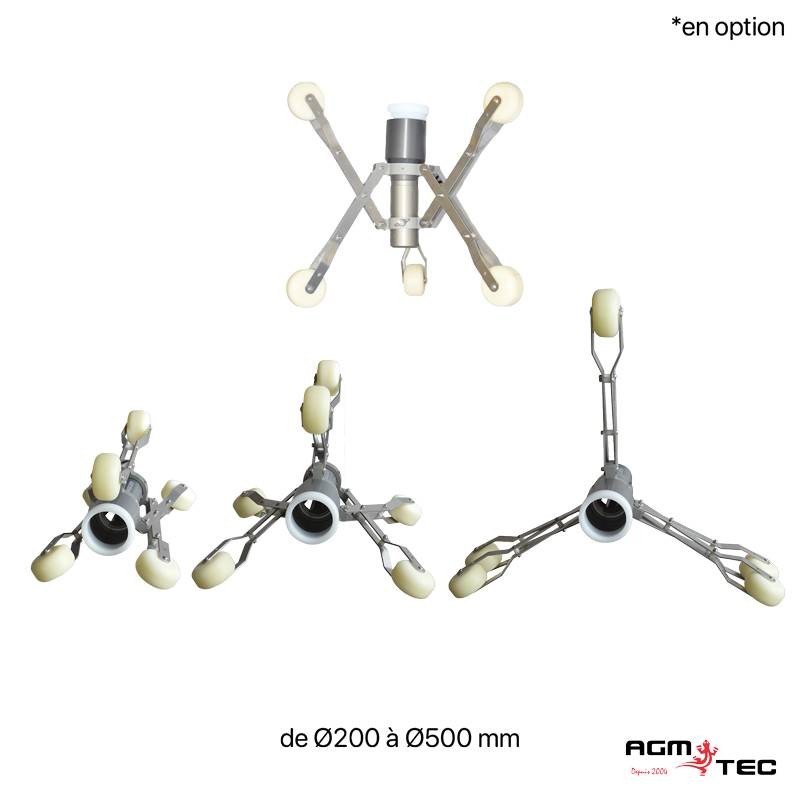

Équipez la caméra d'inspection Tubicam® XL50 / XL 360 HAD de l'étoile de centrage en inox afin de pouvoir guider la tête de caméra à pousser dans les canalisations. L'étoile de centrage en inox est aussi munie de roulettes et réglable en diamètre afin de faciliter la progression dans les conduits de 200 à 500 mm.
Développé en France par AGM TEC (Toulouse), Tubilog vous permet de générer des rapports d'inspection vidéo professionnels, clairs et détaillés en seulement 4 étapes intuitives. Entièrement dédié à l'environnement Windows, ce logiciel métier intègre nativement la norme NF EN 13508-2.
Passez commande et un technicien vous contactera pour l'installation et la formation (1 heure).
Le localisateur Vloc3cam permet une détection intuitive et rapide de votre tête sondée.
La Tubicam® XL 360 HAD inspecte les réseaux de Ø60 mm à Ø800 mm en linéaire. La tête rotative de Ø50 mm franchit les coudes à 90° à partir de Ø120 mm. C'est la caméra rotative la plus polyvalente de la gamme Tubicam® HD pour les grands diamètres.
La version Compact intègre un écran étanche directement sur la régie pour un transport et une utilisation facilités, y compris sous la pluie. La version mallette classique propose une régie sous forme de mallette transportable. Les deux versions partagent la même tête rotative Ø50 mm et les mêmes fonctions (odomètre, sonde 512 Hz, enregistrement photo/vidéo).
Le jonc en fibre de verre renforcée Ø9 mm est proposé en 60 m (configuration standard) ou 120 m (option à la commande). Le jonc de 60 m offre un bon compromis rigidité/souplesse pour franchir les coudes. Le jonc 120 m convient aux inspections de longue distance dans les grands réseaux.
La caméra émet des fréquences en 512 Hz détectables en surface avec un localisateur comme le Vscan® ou le vLoc 3 Cam. Couplée au compteur métrique, vous localisez précisément la tête de caméra et estimez la profondeur d'excavation nécessaire.
Les 3 centreurs (2 arceaux 165 / 220 mm + 1 rigide 78 mm) surélèvent la tête de caméra pour éviter les dépôts au fond de la canalisation. Pour les longues distances, le centreur inox à roulettes (vendu séparément) facilite la progression dans les conduits de 200 à 500 mm.
La connectique avion V2 remplace l'ancienne connectique pour une meilleure étanchéité : double joint, clipsage/déclipsage rapide et bague vissable. Elle garantit une connexion fiable entre la régie et le touret, même en conditions humides (IP68 — 10 bars).
Le système complet pèse environ 39 kg (dimensions 77 × 89 × 37 cm, référence 120031). Garantie 1 an pièces et main-d'œuvre. Disponible sous 24 h. SAV à Bessières sous 48 h ouvrées. Contact : 05 61 42 90 63.
Consultez l'onglet Fiche produit PDF sur cette page. L'onglet Fiche technique reprend les caractéristiques détaillées (résolution 1280 × 720 px, IP68 10 bars, autonomie 7 h, sonde 512 Hz). Des vidéos de présentation et de guide d'utilisation sont disponibles dans l'onglet Vidéos.
