La Tubicam® XL 360 est une caméra d’inspection de canalisations rotative, dont la tête de caméra est pilotable depuis la console. Elle permet d'inspecter des canalisations avec un diamètre minimum de 60 mm et un diamètre maximum de 800 mm en linéaire. La tête vidéo intègre une sonde 512Hz pour une localisation depuis la surface via un VLOC ou VSCAN.
Paiement sécurisé
Transactions protégées et données confidentielles.
Livraison 24-48h
Expédition express depuis nos ateliers à Toulouse.
SAV atelier France
Réparation sous 48h — fabricant français depuis 2004.
La Tubicam® XL 360 HAD v2 est la caméra d'inspection rotative de référence pour les professionnels de l'assainissement, du BTP et des réseaux publics. Conçue et fabriquée par AGM TEC à Bessières (Toulouse), elle inspecte les canalisations de Ø60 mm à Ø800 mm avec une tête rotative 360° pilotable depuis la console, une étanchéité IP68 à 10 bars (90 mètres de colonne d'eau) et une autonomie de 7 heures.
Inspection ITV des collecteurs DN60 à DN800, conformément à la norme NF EN 13508-2. Idéale pour les rapports destinés aux collectivités, syndicats des eaux et maîtres d'ouvrage publics.

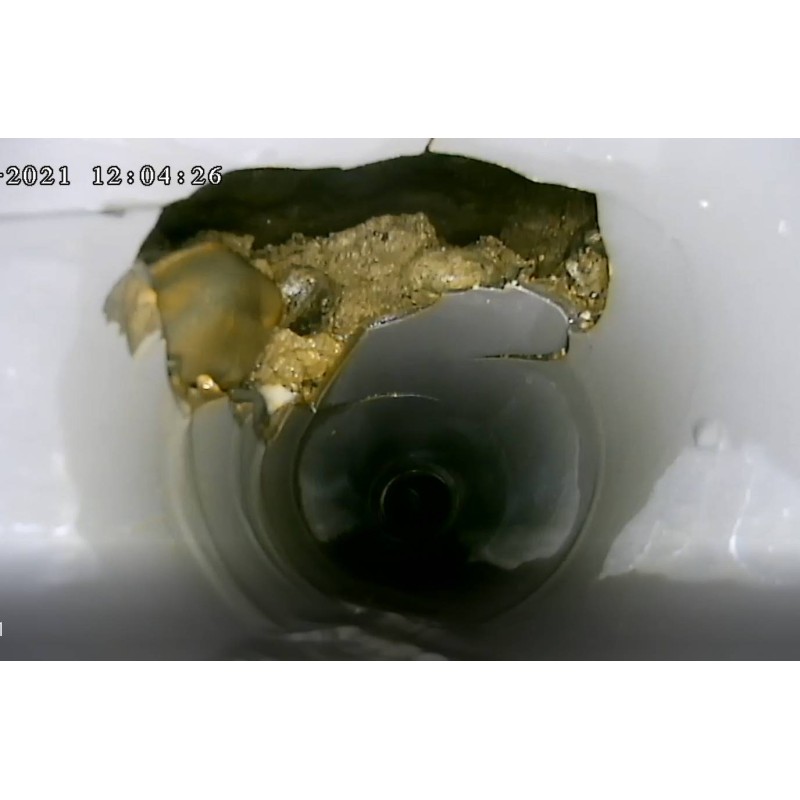

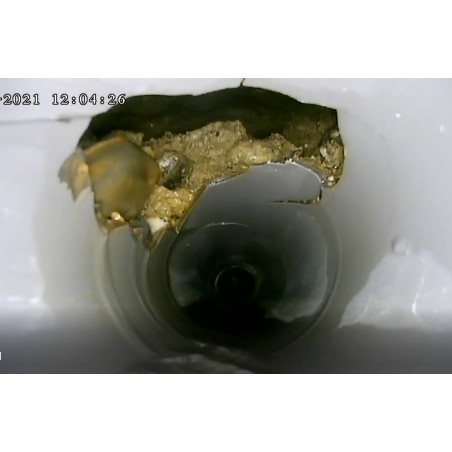

Détection de fissures, infiltrations, écrasements, branchements non déclarés et obstacles avant curage ou réhabilitation. La tête rotative permet d'orienter la caméra vers chaque anomalie.
Contrôle des réseaux EP/EU sous bâtiments industriels, centres commerciaux, infrastructures de transport (RATP, aéroports). Étanchéité 10 bars pour les réseaux sous pression.
Contrôle qualité des canalisations neuves avant remise au maître d'ouvrage. Le logiciel Tubilog génère automatiquement le rapport normé NF EN 13508-2.
Savoir-faire AGM TEC : Chaque caméra est conçue et rigoureusement testée dans nos ateliers de Bessières (Toulouse) avant expédition sous 24 h.

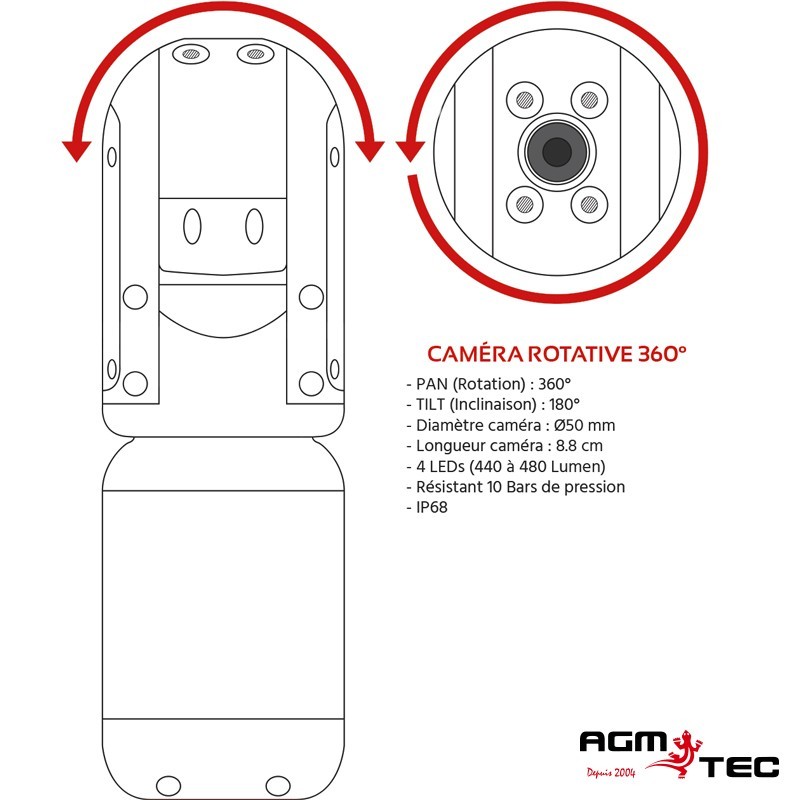

Contrairement aux caméras fixes, la tête de la Tubicam® XL 360 s'oriente à la demande depuis la régie. L'opérateur peut ainsi examiner les branchements latéraux, inspecter les fissures longitudinales sur toute la circonférence du tuyau, et documenter précisément chaque anomalie — sans repositionner la caméra. Indispensable pour les inspections ITV normées.
Avec une résistance certifiée à 10 bars de pression, la Tubicam® XL 360 HAD v2 est la seule de la gamme Tubicam® capable d'opérer dans des canalisations en charge partielle ou des réseaux profonds. Chaque tête de caméra est testée en pression individuelle dans les ateliers AGM TEC avant expédition.
La version V2 remplace l'ancienne connectique par un connecteur aviation à double joint d'étanchéité, système de clipsage/déclipsage rapide et bague vissable. Résultat : zéro risque d'infiltration au niveau du raccord jonc/tête, et une connexion fiable même dans les conditions les plus difficiles (boue, eau, vibrations).
La sonde 512 Hz embarquée dans la tête de caméra permet de localiser précisément sa position depuis la surface à l'aide d'un localisateur compatible (VSCAN ou vLoc 3). Vous connaissez ainsi la profondeur exacte à laquelle excaver pour intervenir — sans tranchée inutile.
L'écran 13 pouces de la régie offre un confort de visualisation optimal pour plusieurs opérateurs simultanément. Le clavier intégré (Tubitexte) permet d'annoter les anomalies directement pendant l'inspection. Couplé au logiciel Tubilog, le rapport normé NF EN 13508-2 est généré automatiquement à partir des données enregistrées.
La caméra d'inspection Tubicam® XL 360 HAD a été conçue pour une inspection rigoureuse et détaillée des réseaux publics à partir du Ø60 mm et jusqu'à 800 mm de diamètre. Sa tête rotative vous permet d'établir un diagnostic précis de l'état de votre réseau et des anomalies rencontrées (fissures, bouchons, écrasement).
La Tubicam® XL 360 HAD est un équipement de pointe qui vous offre une définition d'image de 1280 × 720 px. La caméra est équipée d'un capteur CMOS haute sensibilité, parfaitement adapté pour les inspections de canalisation. La caméra d'inspection intègre les technologies suivantes : le compteur métrique, le Tubitexte (clavier pour l'incrémentation de commentaires) et la sonde 512 Hz.

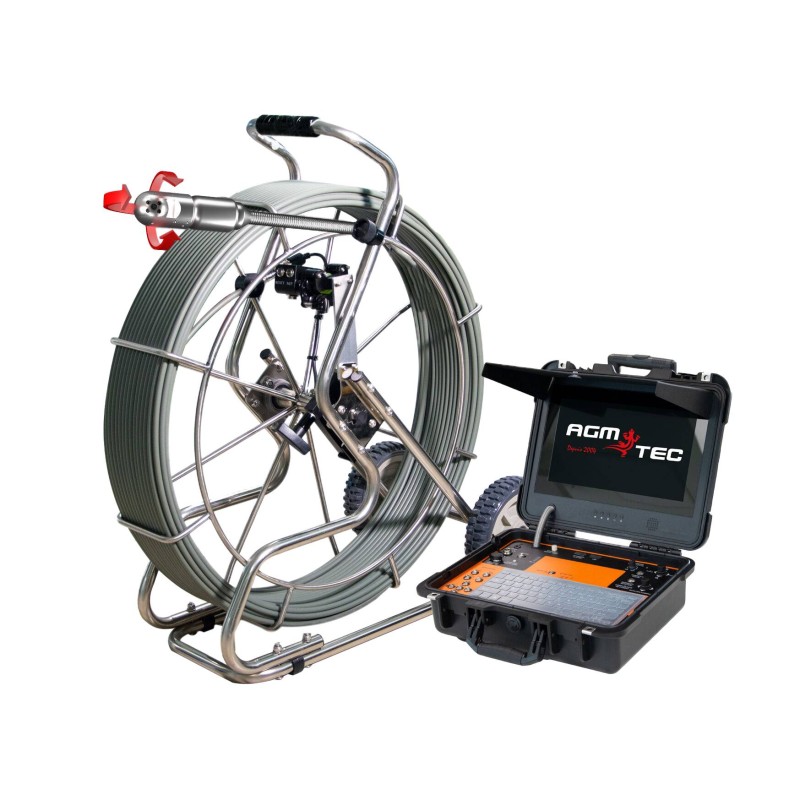

Le système se décompose en trois éléments livrés ensemble :
Écran 13 pouces, clavier annotation, enregistreur photo/vidéo, haut-parleur pour commentaires audio, alimentation batterie 7 h.
Jonc Ø9 mm en fibre de verre renforcée, 60 m ou 120 m au choix, touret sur roues pour déplacement facile sur chantier.

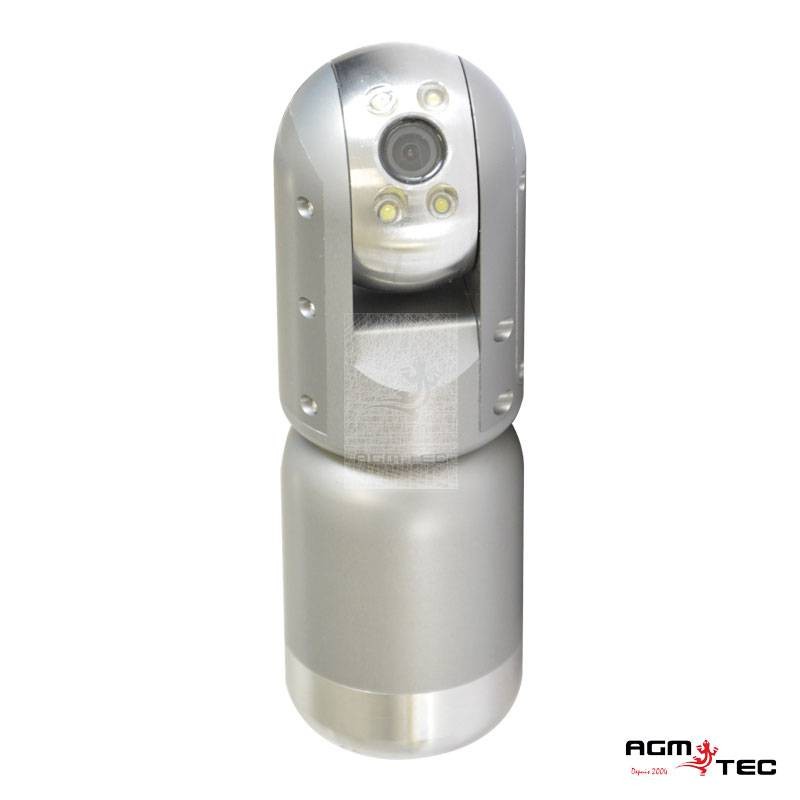

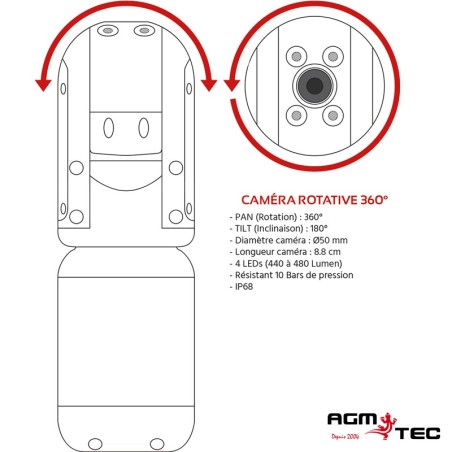

Rotation 360° pilotable, CMOS haute sensibilité, optique saphir, 4 LEDs réglables, sonde 512 Hz, connectique aviation.
Les centreurs plastique (Ø78, Ø165, Ø220 mm) sont inclus d'office pour surélever la tête de caméra dans les grands diamètres et éviter les dépôts sur l'optique. Le centreur inox à roulettes réglable (Ø200 à Ø500 mm) est disponible en option pour faciliter le passage sur de longues distances.

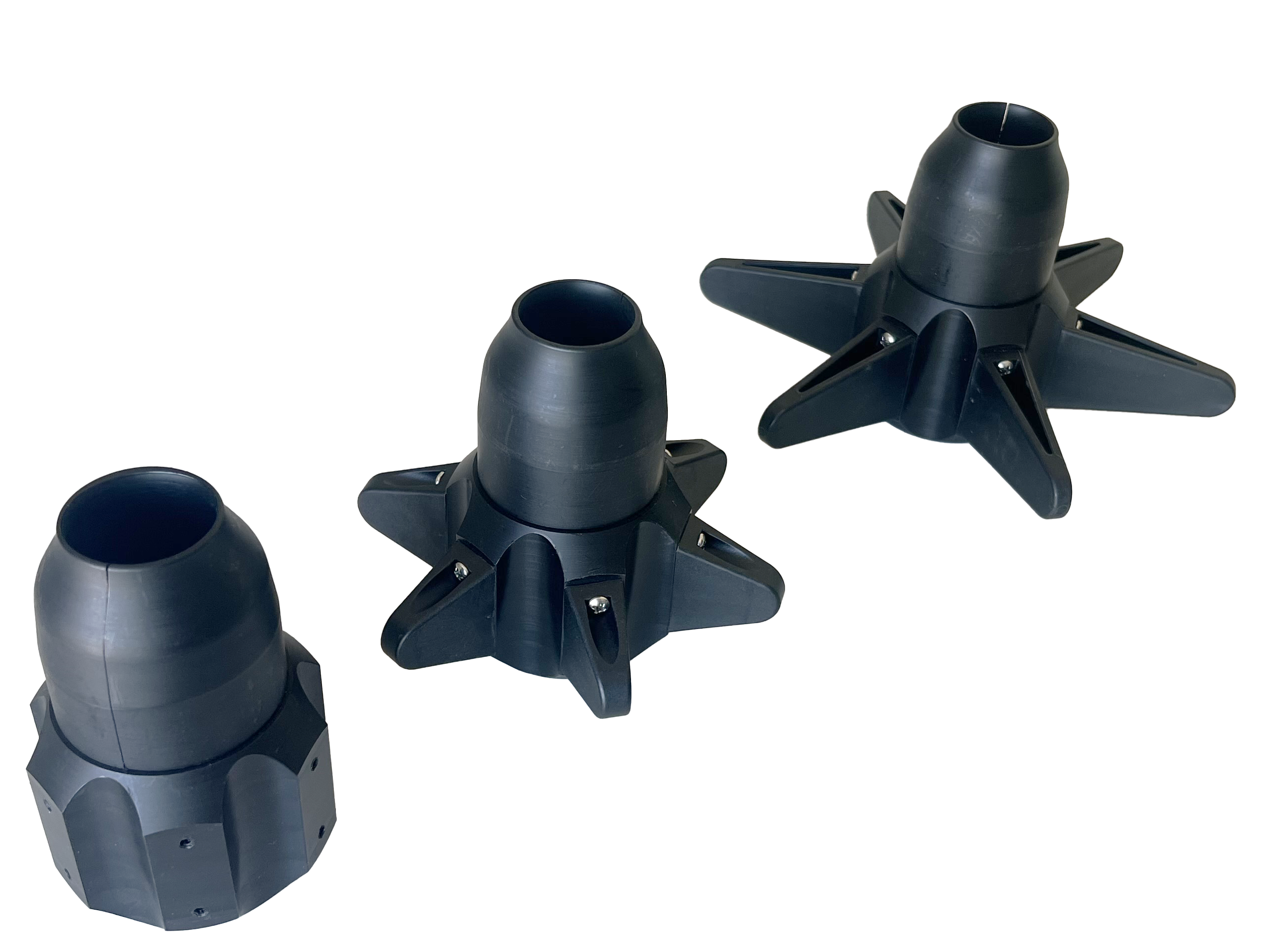

Les 3 centreurs fournis : 2 arceaux (165 / 220 mm) et 1 centreur rigide (78 mm)
Toujours dans une optique d'amélioration constante, la connectique de la Tubicam XL 360 HAD V2 change en connectique avion. Cette nouvelle connectique est équipée d'un double joint d'étanchéité, d'un système de clipsage et déclipsage rapide, ainsi que d'une bague vissable pour une parfaite étanchéité et une facilité d'utilisation inégalée.
Connectique avion V2 — clipsage rapide et double joint d'étanchéité
Comparatif gamme Tubicam® HD — Expertise AGM TEC Bessières (31) — * = en option
| Diamètres d'inspection | Ø60 mm à Ø800 mm |
|---|---|
| Diamètre tête de caméra | Ø50 mm — rotative 360° |
| Passage coudes 90° | À partir de Ø120 mm |
| Étanchéité | IP68 — 10 bars (90 m de colonne d'eau) |
| Résolution image | 1280 × 720 px — HD |
| Capteur image | CMOS haute sensibilité |
| Optique | Cristal de saphir inrayable |
| Éclairage | 4 LEDs blanches réglables |
| Longueur jonc | 60 m ou 120 m (au choix) |
| Diamètre jonc | Ø9 mm — fibre de verre renforcée |
| Écran régie | 13 pouces (33,8 cm) |
| Connectique | Aviation — double joint, clipsage rapide, bague vissable |
| Sonde de localisation | 512 Hz intégrée (compatible VSCAN et vLoc 3) |

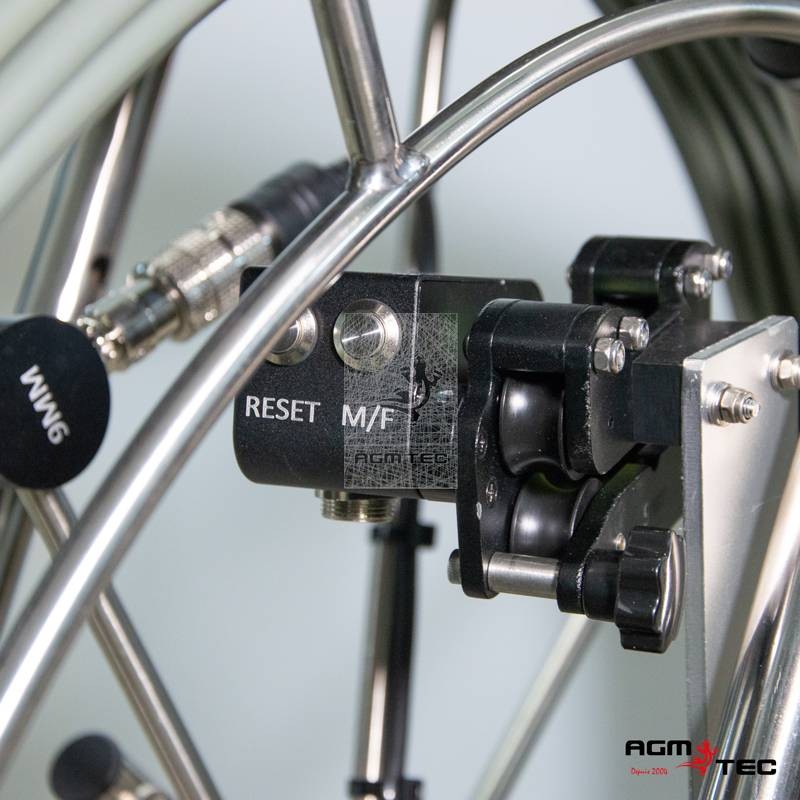

| Compteur métrique | Oui — odomètre intégré |
| Enregistrement | Photo + Vidéo |
| Commentaires | Audio + Écrit (clavier intégré Tubitexte) |
| Autonomie batterie | 7 heures |
| Fil d'eau | Non |
| Centreurs fournis | 3 (Ø78, Ø165, Ø220 mm) |
| Garantie | 1 an pièces et main-d'œuvre |
| Poids | 39 kg |
|---|---|
| Dimensions (L × l × H) | 77 × 89 × 37 cm |
| Référence | 120030 |
Le détecteur de canalisations Vscan est dédié à la détection de sondes intégrées aux têtes de caméras d'inspection Tubicam® pour la recherche de réseaux pluviaux et d’assainissement.

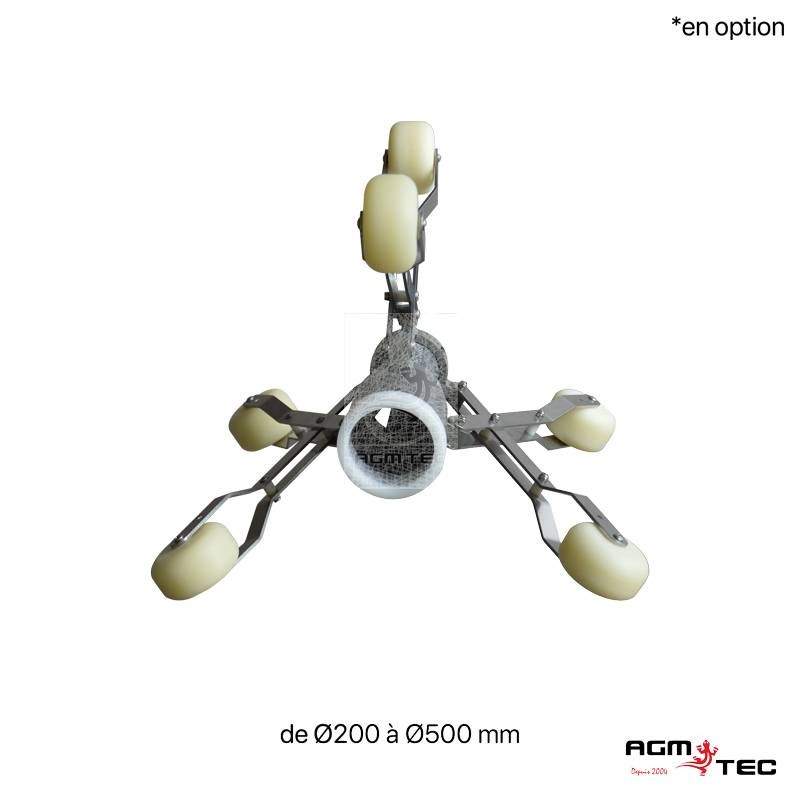

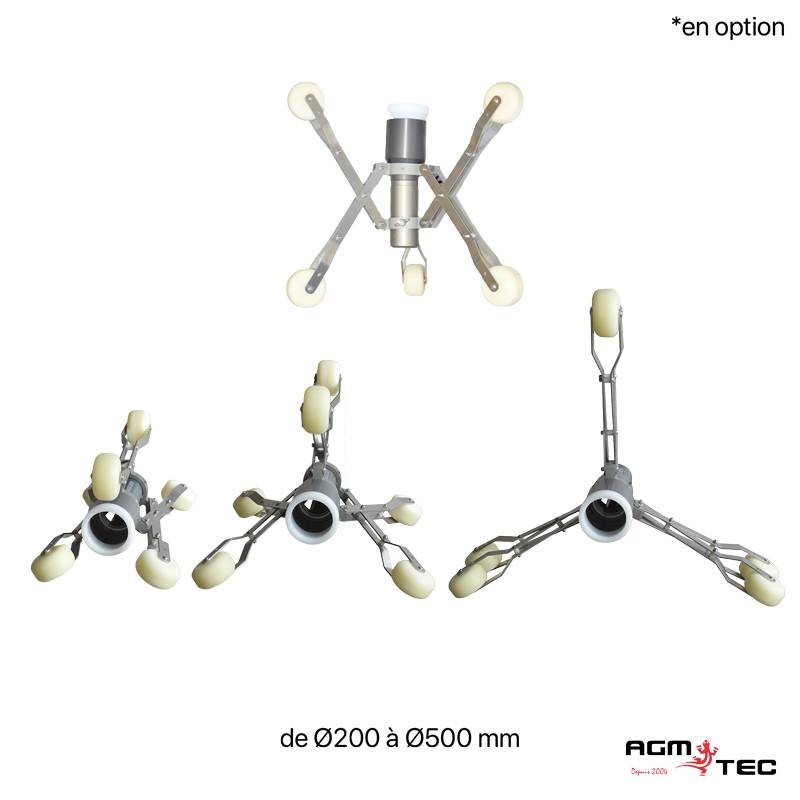

Équipez la caméra d'inspection Tubicam® XL50 / XL 360 HAD de l'étoile de centrage en inox afin de pouvoir guider la tête de caméra à pousser dans les canalisations. L'étoile de centrage en inox est aussi munie de roulettes et réglable en diamètre afin de faciliter la progression dans les conduits de 200 à 500 mm.
Développé en France par AGM TEC (Toulouse), Tubilog vous permet de générer des rapports d'inspection vidéo professionnels, clairs et détaillés en seulement 4 étapes intuitives. Entièrement dédié à l'environnement Windows, ce logiciel métier intègre nativement la norme NF EN 13508-2.
Passez commande et un technicien vous contactera pour l'installation et la formation (1 heure).
Le localisateur Vloc3cam permet une détection intuitive et rapide de votre tête sondée.
Oui. Grâce à son étanchéité IP68 certifiée à 10 bars (équivalent 90 mètres de colonne d'eau), la Tubicam® XL 360 HAD v2 est conçue pour opérer dans des réseaux en charge partielle. C'est sa principale différence avec les autres modèles Tubicam® qui sont certifiés à 1 bar (10 mètres).
Oui, à condition d'utiliser le logiciel Tubilog développé par AGM TEC. Ce logiciel intègre nativement la nomenclature NF EN 13508-2 et génère automatiquement les rapports ITV acceptés par les collectivités et donneurs d'ordre publics. La Tubicam® XL 360 et Tubilog forment ensemble un système d'inspection complet et normé.
La sonde intégrée émet en 512 Hz, fréquence standard du marché. Elle est compatible avec les localisateurs AGM TEC (VSCAN et vLoc 3) ainsi qu'avec la plupart des localisateurs du marché acceptant la fréquence 512 Hz. Pour toute question de compatibilité, nos techniciens sont joignables au 05 61 42 90 63.
Les deux modèles ont une tête rotative, mais s'adressent à des usages différents. La Tubicam Mini Rotative inspecte les canalisations de Ø40 à Ø200 mm avec une tête Ø33 mm, idéale pour les réseaux domestiques et les branchements. La Tubicam XL 360 HAD va de Ø60 à Ø800 mm avec une tête Ø50 mm et une étanchéité 10 bars — elle est conçue pour les réseaux publics et industriels de grande dimension.
La version mallette (cette fiche) intègre une régie avec écran 13 pouces pour un confort de visualisation optimal en équipe. La version Compact propose un écran étanche compact directement sur la régie pour un transport facilité, y compris sous la pluie. Les deux versions partagent la même tête rotative Ø50 mm et les mêmes fonctions (odomètre, sonde 512 Hz, enregistrement photo/vidéo).
Le jonc en fibre de verre renforcée Ø9 mm est proposé en 60 m (configuration standard) ou 120 m (option à la commande). Le jonc de 60 m offre un bon compromis rigidité/souplesse pour franchir les coudes. Le jonc 120 m convient aux inspections de longue distance dans les grands réseaux.
Le système complet pèse environ 39 kg (dimensions 77 × 89 × 37 cm, référence 120030). Garantie 1 an pièces et main-d'œuvre. Disponible sous 24 h. SAV à Bessières sous 48 h ouvrées. Contact : 05 61 42 90 63.
